"產品中心

為客戶提供全面的設備和工藝解決方案

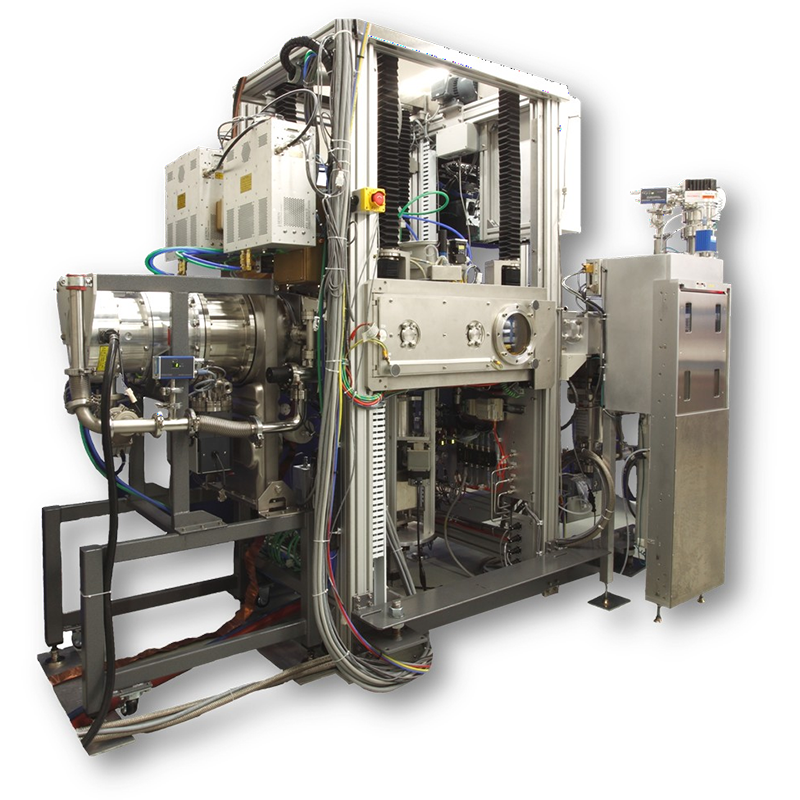

AVP IBE System

- 廣泛適用所有材料刻蝕，包括RIE難以刻蝕的Au、Pt、Mo等難熔金屬、Fe、Co、Ni等磁性材料、陶瓷、氧化物、多層膜、傾斜光柵等。
- 成熟、可靠、低成本、高產能、7/24連續運行的薄膜刻蝕系統
- 歐美工業生產驗證的、多種成熟的薄膜刻蝕工藝
- 杰出的薄膜刻蝕均勻性和重復性

- 廣泛適用所有材料刻蝕，包括RIE難以刻蝕的Au、Pt、Mo等難熔金屬、Fe、Co、Ni等磁性材料、陶瓷、氧化物、多層膜、傾斜光柵等。
- 成熟、可靠、低成本、高產能、7/24連續運行的薄膜刻蝕系統
- 歐美工業生產驗證的、多種成熟的薄膜刻蝕工藝
- 杰出的薄膜刻蝕均勻性和重復性
- 純物理刻蝕，采用惰性氣體為工藝氣體，環保、無污染，應用廣泛

瀏覽更多

AVP HR PVD System

-高濃度離子輔助的傾角濺射（Directional Sputtering）
-高速率反應濺射，如Al2O3的沉積速率 > 1nm/s
-優異的薄膜厚度均勻性（1σ<1%），裹覆率（Step Coverage ~50%）
-基片背面氦氣冷卻，基片溫度（<50°C）
-高靶材使用率（>8

-高濃度離子輔助的傾角濺射（Directional Sputtering）
-高速率反應濺射，如Al2O3的沉積速率 > 1nm/s
-優異的薄膜厚度均勻性（1σ<1%），裹覆率（Step Coverage ~50%）
-基片背面氦氣冷卻，基片溫度（<50°C）
-高靶材使用率（>80%）

瀏覽更多

AVP 4T PVD SYSTEM

-各種薄膜、精密光學薄膜，及高溫（Max. 1000℃）沉積的解決方案
-各種成熟的、2-8英寸的RF、DC、Pulsed DC、反應等薄膜沉積工藝
-成熟、可靠、低成本、高產能、7/24連續運行的薄膜沉積系統
-廣泛應用于歐美光學器件、MEMS、存儲等工業界的薄膜沉積

瀏覽更多

"支持與服務

為客戶提供全面的設備和工藝解決方案

專家支持

專家支持服務，提供7/24現場及遠程設備及工藝診斷和改進。

先進的工業控制系統

提供國際工業生產驗證的，長期穩定的全自動設備控制系統。

定制和升級系統

提供定制設備化制造和設備改造升級。

客戶至上的原則

全心全意為客戶服務，為客戶成功助力。

"關于艾微普

為客戶提供全面的設備和工藝解決方案

專注打造世界先進水平的高端微納器件、半導體、及新能源加工設備

艾微普公司是基于美國硅谷科技技術團隊成立的半導體設備公司，在浙江海寧創立。公司聚集了多位海內外資深微納加工及半導體設備、工藝、材料專家，專注打造世界先進水平的高端微納器件、半導體、及新能源加工設備。

公司的核心技術和產品包括物理氣相沉積/磁控濺射（PVD）、離子束刻蝕機（IBE）、反應離子刻蝕機（RIE）、電子束蒸鍍機等系列MEMS、半導體、新能源器件制造專用設備。公司自創立以來，已經獲得幾十項國家專利。

瀏覽更多

公司總部

中國浙江省嘉興市海寧市海寧大道8號科技綠洲8號樓1層

快速導航

關于我們
產品技術
支持與服務
聯系我們

產品技術

薄膜沉積
薄膜刻蝕
其他設備

手機網站

支持與服務

下載

聯系我們

詢問艾微普

0573-87023995
